Revopoint Trackit 3D Tarayıcı
Ürün Açıklaması

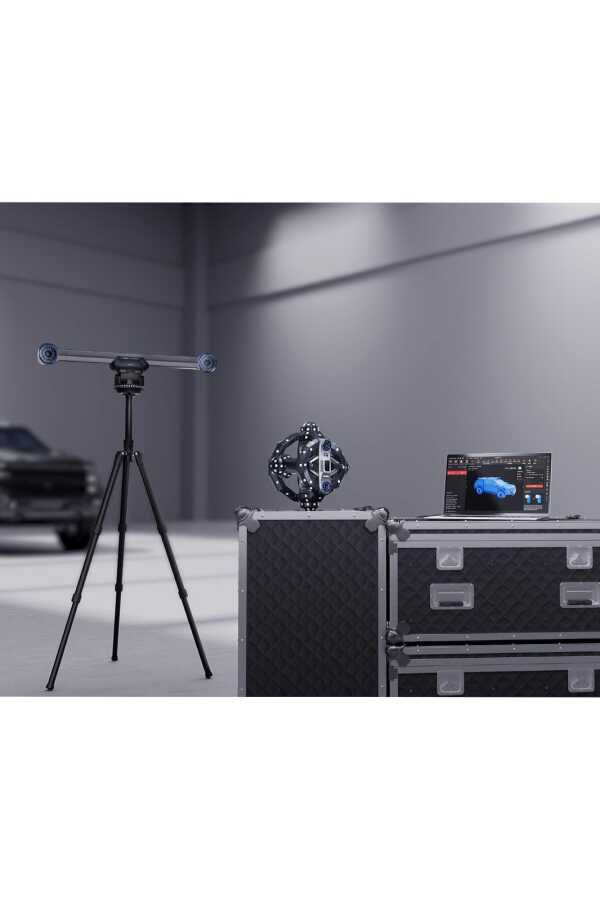

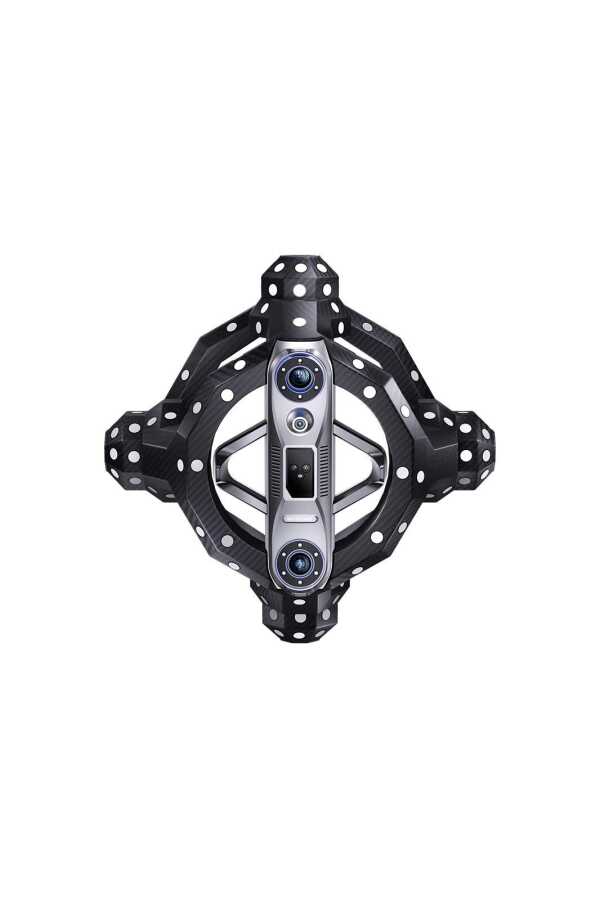

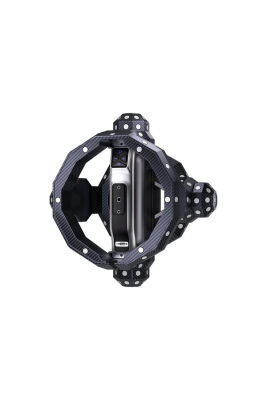

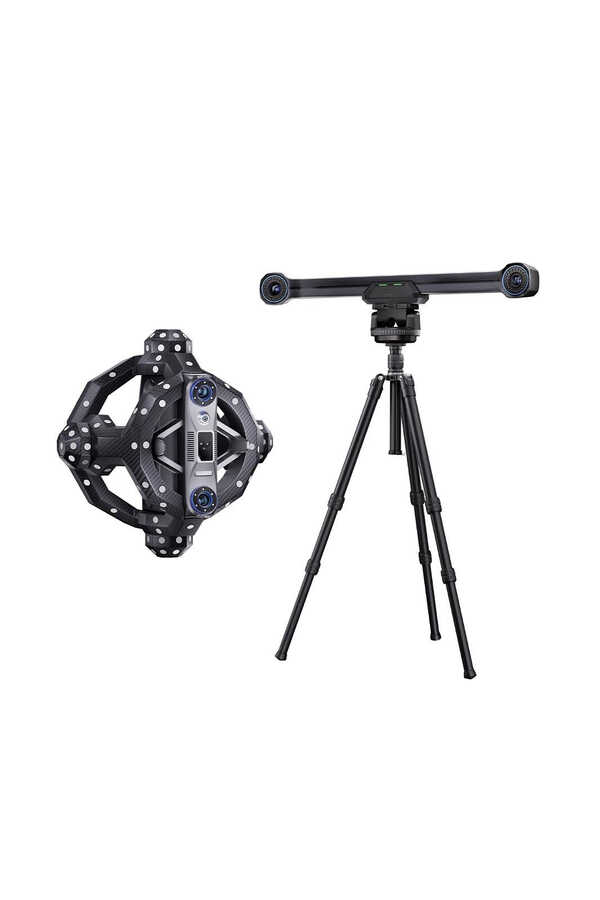

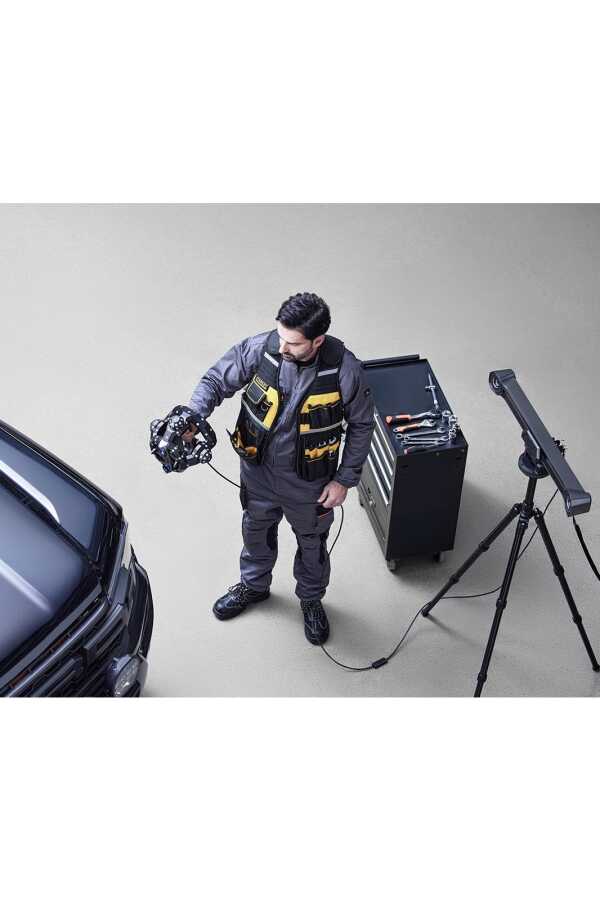

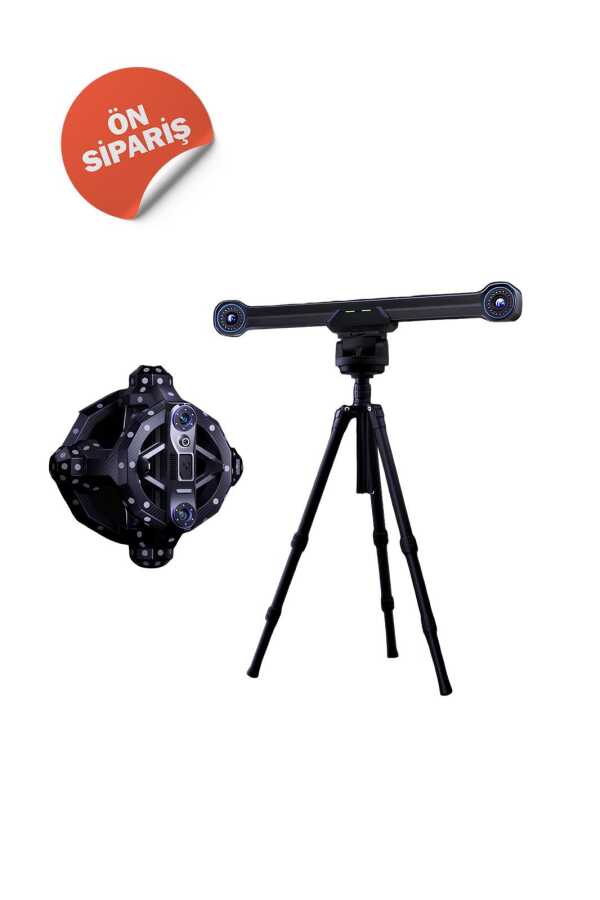

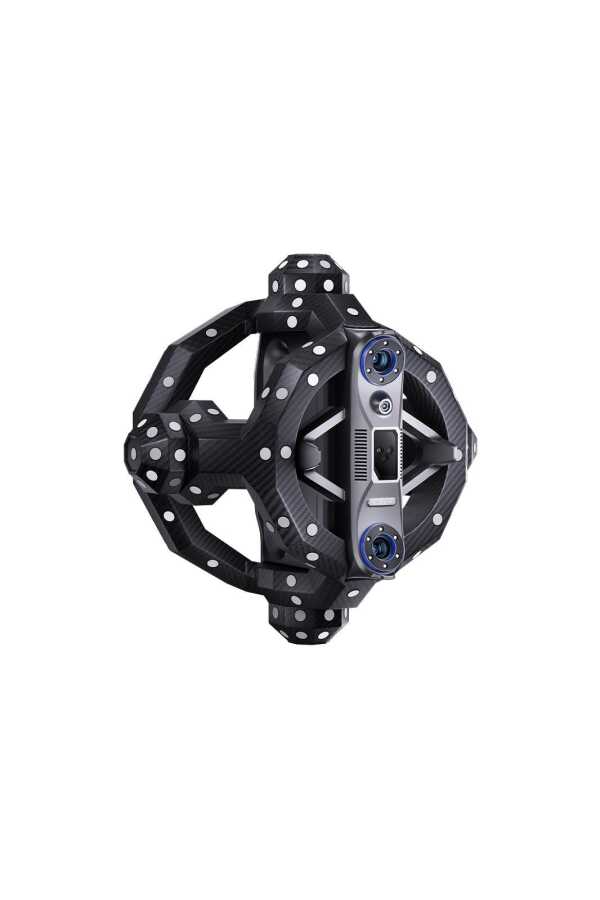

Revopoint Trackit; marker gerektirmeyen (marker-free) optik takip tabanlı bir 3D tarama sistemidir. Çift kameralı izleme istasyonu ile tarayıcının konumunu gerçek zamanlı izleyerek yüksek doğrulukla nokta bulutu üretir. 0.02 mm tek kare doğruluğu ve saniyede 1.5 milyon ölçüme kadar hız ile tersine mühendislik, kalite kontrol ve endüstriyel tasarım iş akışlarında hassas sonuçlar sunar.
Sistem; 30 mavi çapraz lazer çizgisi ve 1 mavi tek çizgi lazer ışık kaynağı ile hem geniş yüzeyleri hızlıca yakalar hem de derin/dar bölgelerde detay çalışmaya izin verir. 10 mm’den 6 metreye kadar parça boyut aralığını desteklemesi sayesinde küçük parçadan büyük gövde/araç panellerine kadar geniş bir kullanım sahası vardır. Otomatik kalibrasyonlu çift eksenli gimbal, kurulumu ve doğrulama adımlarını hızlandırır.
Teknik Özellikler
| Işık Kaynağı | 30 mavi çapraz lazer çizgisi + 1 mavi tek çizgi lazer |
| Tek Kare Doğruluğu | 0.02 mm |
| Birleşik Nokta Aralığı | 0.05 mm’ye kadar |
| Tarama Hızı | 1,500,000 nokta/saniyeye kadar |
| Tarayıcı Çalışma Mesafesi | 200–400 mm |
| Tek Yakalama Alanı (200 mm) | 160 × 70 mm |
| Tek Yakalama Alanı (400 mm) | 320 × 215 mm |
| Parça Boyut Aralığı (önerilen) | 0.01–6 m |
| Volümetrik Doğruluk (izleme sistemi) | 0.02 mm + 0.04 mm × L (m) |
| İzleyici (Tracker) Çalışma Mesafesi | 1.5–4 m |
| Takip Çerçevesi (min./maks.) | 1400 × 1050 mm @ 1500 mm / 2800 × 2800 mm @ 4000 mm |
| İzleme Hacmi | 11 m³ |
| Çıkış Formatları | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Çalışma Sıcaklığı | 0–40 °C |
| Tarayıcı Ağırlık/Boyut | 1.2 kg — 295 × 295 × 205 mm |
| İzleyici Ağırlık/Boyut | 1.8 kg — 686 × 115 × 111 mm |
Uyumlu Yazılım ve Formatlar
- Revo Track (tarama, düzenleme, birleştirme, dışa aktarma)
- Revo Measure (ölçüm, GD&T, sapma analizi)
- Revo Design (scan-to-CAD iş akışı)
- Desteklenen formatlar: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Avantajlar
- Marker yerleştirmeden hızlı ve temiz tarama
- 0.02 mm tek kare doğruluğu, endüstriyel seviye sonuç
- 10 mm–6 m aralığında küçükten büyüğe esnek kullanım
- “Leapfrog” yöntemiyle büyük parçaları kesintisiz tarayabilme
- Otomatik kalibrasyonlu çift eksen gimbal ve karbon fiber gövde ile kararlı ölçüm
- RGB kamera ile gerçekçi doku (texture) yakalama
Kullanım İpuçları
- Tarayıcı ile izleyici arasında görüş hattını koruyun; yansıtıcı yüzeyleri taramada kaçının.
- En iyi doğruluk için ortam sıcaklığını tercihen 20–25 °C aralığında tutun.
- Sınıf 1 lazer güvenliği: Lazer demetine yakından bakmayın; optik büyüteçlerle doğrudan bakmayın.
- Büyük parçalarda anchor block ve pozisyonlama pedleriyle leapfrog adımlarını planlayın.
Kutu İçeriği
- Trackit Tarayıcı ve İzleyici (Tracker)
- Otomatik kalibrasyonlu çift eksen gimballar (tarayıcı ve izleyici)
- Tripodlar (tarayıcı, izleyici, kalibrasyon kartı için)
- Kalibrasyon kartı ve kalibrasyon direği
- Güç adaptörü, PC kablosu, tarayıcı/izleyici/gimbal kabloları
- Mıknatıslı marker ×20, anchor block ×8, konumlandırma pedi
- USB bellek, tekerlekli taşıma çantaları (tarayıcı ve izleyici)
